Fahrzeugmontierter Minikran

Was sind die verstellbaren Teile des Auslegers eines auf einem Fahrzeug montierten Minikrans?

1. Manuell in drei Positionen verstellbare Auslegerlänge (mit Stift);

2. Manuell in drei Positionen verstellbarer Auslegerwinkel (mit Stift);

3. 360-Grad-Auslegerdrehung (ohne tote Winkel).

Wie groß sind die Auslegerverlängerungsmaße und die Tragfähigkeit von fahrzeugmontierten Minikranen mit 500 kg und 1000 kg?

Der Teleskoplängenbereich für einen 500-kg-Ausleger beträgt 1,2 Meter (Tragfähigkeit 100 kg), 1,4 Meter (Tragfähigkeit 250 kg) und 1,7 Meter (Tragfähigkeit 500 kg). Der Teleskoplängen- und Tragfähigkeitsbereich für einen 1000-kg-Ausleger beträgt 250 kg, 1,4 Meter (Tragfähigkeit 500 kg) und 1,7 Meter (Tragfähigkeit 1000 kg).

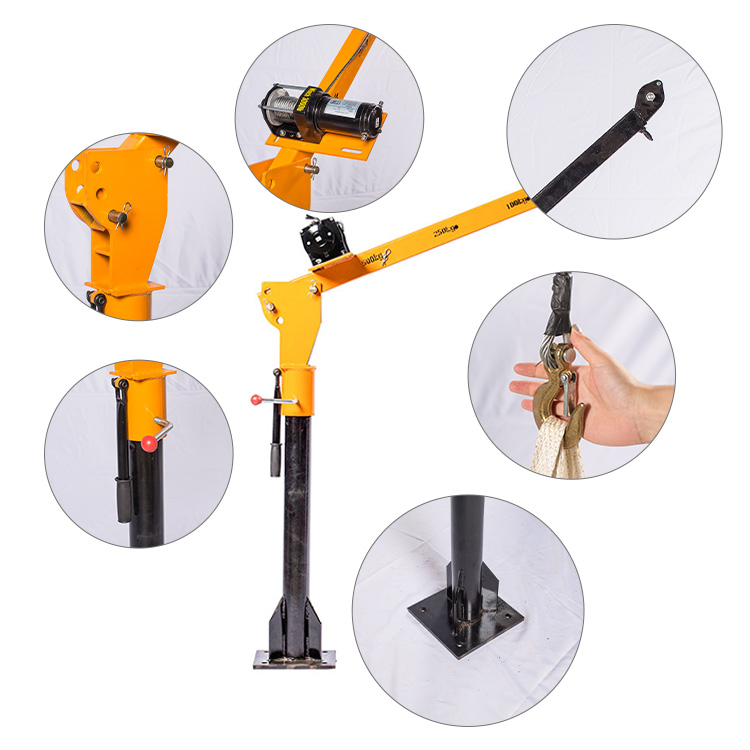

Produktdetails

1. Verdickte Basis:Dieser am Fahrzeug montierte Minikran besteht aus hochwertigem Stahl und ist für Stabilität und Sicherheit mit Vierlochschrauben befestigt.

2. Verstärkter Haken:Hochfester Haken mit Sicherungslaschen, um ein Lösen zu verhindern. Es kann schwere, harte Gegenstände halten, ohne zu verrutschen, und sorgt so für Sicherheit.

3. Richtungspositionierungssperre:Verriegelt den Ausleger, um eine Drehung zu verhindern und erhöht so die Hebesicherheit.

4. Auslegerstift:Dreistufige Einstellung zur Anpassung an unterschiedliche Höhenanforderungen, wodurch die Benutzerfreundlichkeit erhöht wird.

5. Motorbasis:Verdickte Stahlplatte, die an den Ausleger geschweißt ist, um eine spezielle Motorbasis für einen stabilen Motorbetrieb zu bilden.

6. Riemenscheibe des Vorderarms:Eingebettete Lager und Seilstoppstifte verbessern die Hebestabilität erheblich.

Installationsmethode

Vorbereitung:Bereiten Sie hochfeste Schrauben, Unterlegscheiben und Schraubenschlüssel vor. Überprüfen Sie die Festigkeit des am Fahrzeug montierten Minikranrahmens und wählen Sie eine Installationsposition in der Nähe des Fahrzeugschwerpunkts.

Befestigung der Basis:Fügen Sie dem Rahmen eine verdickte Stahlplatte hinzu. Richten Sie die Kranbasis an der Stahlplatte und dem Rahmen aus, bohren Sie Löcher und befestigen Sie sie mit Schrauben. Zur Verstärkung kann Vollschweißen eingesetzt werden.

Zusammenbau des Hauptkörpers:Installieren Sie das Drucklager in der Säule und befestigen Sie die Säule dann an der Basis. Montieren Sie den Kipphebel und den Teleskopausleger nacheinander in die Säule und befestigen Sie sie mit Schrauben.

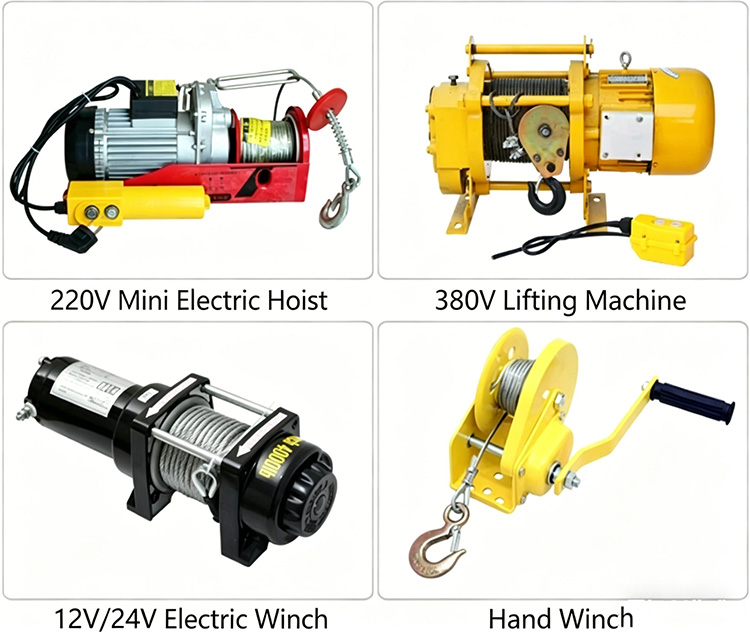

Anschließen des Systems:Installieren Sie die Elektro-/Hydraulikpumpe, schließen Sie die Ölleitungen und den Kabelbaum an, befestigen Sie die elektrische Winde und führen Sie das Drahtseil durch die Auslegerrolle.

Prüfung und Abnahme:Testen Sie die Hub-, Dreh- und Begrenzungsfunktionen. Überprüfen Sie das Anzugsmoment der Schrauben und die Abdichtung der Rohrleitung, um sicherzustellen, dass es zu keiner Lockerung oder Undichtigkeit kommt.

Der fahrzeugmontierte Minikran verfügt über einen einfachen und kompakten Gesamtaufbau mit einer Tragfähigkeit von 500 kg und 1000 kg.Hebei Shengyu Hebemaschinen Manufacturing Co., Ltdunterstützt kundenspezifische 1,5-Tonnen- und 2-Tonnen-Modelle. Für Anfragen rufen Sie bitte unsere Hotline unter 15133220087 (gleiche Nummer für WeChat) an oder senden Sie eine E-Mailkate@syhoist.com. Nehmen Sie gerne Kontakt mit uns auf!
